产品概要:

由E9数宁管理平台统一管理,实现轿厢刷脸/刷卡呼梯到指定楼层,并可与E9数字可视系统联动,实现门口机刷脸/刷卡、室内机一键呼梯、开锁呼梯等功能,可扩展云铃微信小程序,实现手机电梯预约,一键呼梯到指定楼层.

关键词:

产品

产品分类:

解决方案


  • 产品描述
  • 产品海报
  • 安装指引
    • 商品名称: E9数字系统方案

    E-9智慧数字系统主要由数字门口机、交换机、室内机、保安机、人脸/门禁机、电梯控制器、PC管理平台、云服务器组成,适合应用于社区大门或单元门、公共场所门禁、通道翼闸配套、电梯控制等场所。。   E-9智慧数字系统釆用双200W像素宽动态摄像头及高性能AI视觉处理器,, 具备H.264编码、720P高清视频显示效果.支持面部识别、手机云对讲、二维码、密码、刷卡等多种开门方式,同时支持网线及RVV护套线,适合新建及旧改社区。   E-9智慧数字系统是以AI应用、云计算、互联网为基础,以智慧社区为主题,具备可视对讲、安防报警、信息发布、访客留影、户户通话、智能家居控制、通道闸、门禁及电梯控制等多系统集成管理平台,实现智慧社区一卡通、一脸通   E-9智慧数字系统具有开放式的管理平台,可通过云服务器完成与第三方平台的数据对接, 为智慧社区的建设提供了更实用、更全面的解决方案。       二、E-9数字系统特色功能 1. 双目面部识别, 高清视频显示,,极佳的用户体验 E-9数字系统配备双200W像素可见光+红外摄像头及高性能AI视觉处理器, 具备出色视觉算法处理能力,适应暗光、夜光等应用环境. 釆用H.264视频压缩编码格式, 细腻的操作图标、高清的显示效果, 为客人带来极佳的用户体验。 2. 数字信号传输, 组网方式简便灵活 E-9数字系统的音频、视频和控制信号都采用标准数字信号传输, 信号质量稳定可靠。 E-9数字系统同时支持网线及RVV护套线, 可配备E9系列数字分机及E3系列半数字分机,满足新建或改造项目的不同需求。. 3. 人脸/门禁在线式管理,同时支持本地管理,适合不同场景的应用 E-9数字系统人脸及门禁卡均由PC端在线录入并上传至设备终端。在非联网状态下, 人脸及门禁卡亦可在设备端本地录入,本地亦可禁用人脸及设定门禁卡有效期. 4. 开门记录实时上传PC,并自动抓拍当前图片 E-9数字系统在联网状态下, 系统自动生成所有的开门记录并抓拍开门图片,实时上传到PC管理端   5. 集成门禁与梯控功能,统一人脸/门禁管理平台 门口机可刷脸或刷卡呼叫电梯下行,到达指定楼层,室内机可预约电梯到所在楼层,也可在通话开锁后, 呼叫电梯下行,到达指定楼层,配备独立的人脸/门禁控制器,统一管理门口机与独立门禁,适合应用于小区不同场所。   6. 系统结构简洁, 施工维护简单快捷 E-9数字系统核心设备由门口机、室内机和管理中心组成,其中室内机可从门口主机自动获取配置表,大大提高了施工及维护效率。   7. 系统功能强大,可扩展性强. E-9数字系统支持面部识别、云对讲、二维码、密码、刷卡等多种开门方式,具备可视对讲、安防报警、信息发布、访客留影、户户通话、智能家居控制、通道闸、门禁及电梯控制等多系统集成管理平台,实现智慧社区一卡通、一脸通。   8. 釆用开放性的数字平台, 共同打造全生态链智慧社区。 E-9数字系统具有开放式的管理平台,可通过云服务器完成与第三方平台的数据对接, 为智慧社区的建设提供了更实用、更全面的解决方案。   三、系统设计依据 GB/T 50314-2000《智能设计标准》; JGJ/T16-92《民用建筑电气设计规范》; GB501 98-94《民用闭路电视监控系统工程技术规范》; GA/T75-94《安全防范工程程序与要求》; GB12663-90《防盗报警控制器通用技术条件》; GB110408.1-89《入侵探测器通用技术条件》; G/AT72-94《楼宇对讲电控防盗门通用技术条件》; GY/T1581-94《有线电视广播技术规范》; GB50200-94《有线电视系统工程技术规范》; GYJ26-86《有线广播录音、播音室声学设计规范和技术用户技术要求》; 1.2智能GB50174-93《电子计算机机房设计规范》; GB2887-97《电子计算机场地技术条件》; 97X700《智能建筑弱电工程设计施工图集》; GB8567-88《计算机软件产业开发文件编辑指南》; 星光楼宇智能家居产品企业标准; 甲方提供的其他相关图纸资料。   四、E-9数字管理平台 一. 系统主界面   二、系统主要功能 呼叫、对讲:与室内机、门口机、围墙机实现双向对讲 监视:可监视任一门口机或围墙机 报警:接收室内机防区报警信号,并发出警报 信息发布:可向室内机、门口机、围墙机发布图文信息   1、可视对讲 当有单元门口机、住户或围墙机呼叫时,软件响铃并显示对方图像(住户室内机呼叫时无图像),按“接听”键可与与其通话开锁。   2、呼叫室内机 点击软件“呼叫”按钮,在弹出的窗口中选择区、栋、单元、房号,按“呼叫”即可   3、监视单元门口机或围墙机 点击软件“监视”按钮,在弹出的窗口中选择需要监视的楼栋号,点击“手动监视”或“自动监视”即可。   4、查询报警记录 当室内机有报警触发时,可点击软件“报警记录”按钮查询   5、信息发布 可发布图文信息到门口主机或室内分机,可群发或单发。 可扩展支持物业通过微信小程序向手机发布图文信息   6、门禁管理 可对门禁IC卡授权.设置有效期.黑白名单管理,在线式通过PC添加/删除用户卡,即时显示刷卡纪录

    一、E-9智慧数字系统概述
    E-9智慧数字系统主要由数字门口机、交换机、室内机、保安机、人脸/门禁机、电梯控制器、PC管理平台、云服务器组成,适合应用于社区大门或单元门、公共场所门禁、通道翼闸配套、电梯控制等场所。。

    E-9智慧数字系统釆用双200W像素宽动态摄像头及高性能AI视觉处理器,, 具备H.264编码、720P高清视频显示效果.支持面部识别、手机云对讲、二维码、密码、刷卡等多种开门方式,同时支持网线及RVV护套线,适合新建及旧改社区。

    E-9智慧数字系统是以AI应用、云计算、互联网为基础,以智慧社区为主题,具备可视对讲、安防报警、信息发布、访客留影、户户通话、智能家居控制、通道闸、门禁及电梯控制等多系统集成管理平台,实现智慧社区一卡通、一脸通

    E-9智慧数字系统具有开放式的管理平台,可通过云服务器完成与第三方平台的数据对接, 为智慧社区的建设提供了更实用、更全面的解决方案。

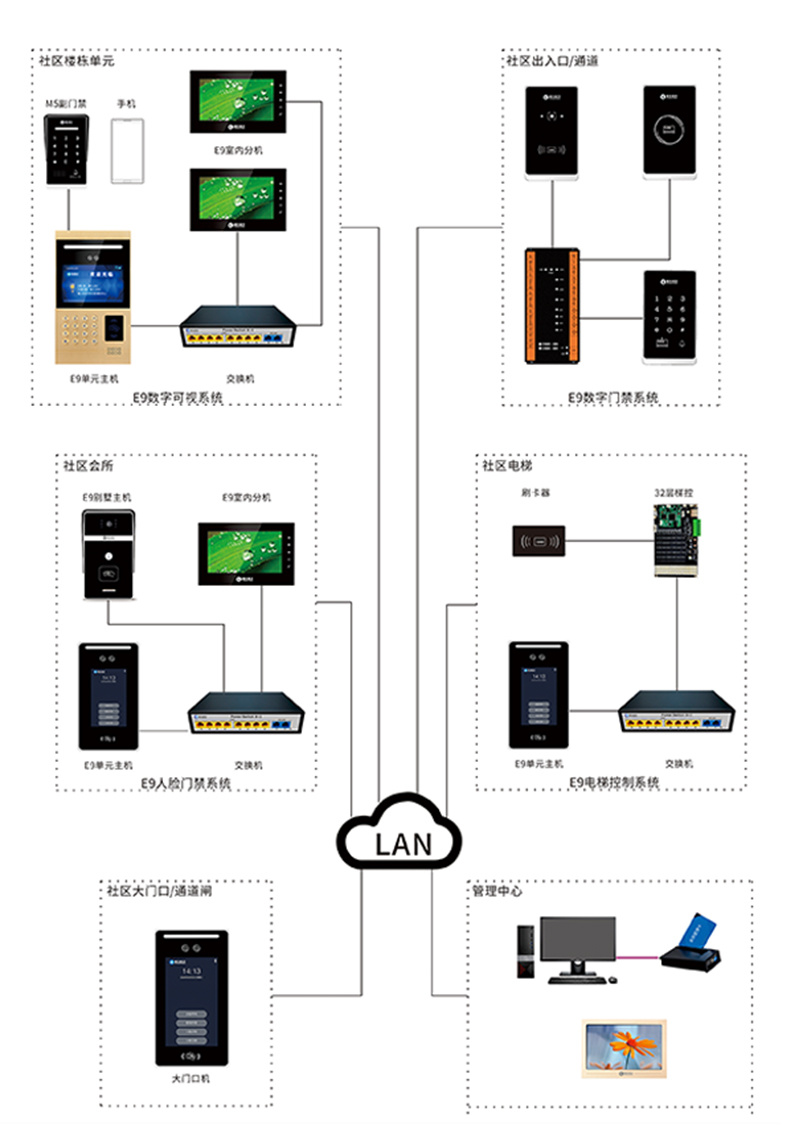

    E9数字系统架构图

    二、E-9数字系统特色功能

    1. 双目面部识别, 高清视频显示,,极佳的用户体验
    E-9数字系统配备双200W像素可见光+红外摄像头及高性能AI视觉处理器, 具备出色视觉算法处理能力,适应暗光、夜光等应用环境. 釆用H.264视频压缩编码格式, 细腻的操作图标、高清的显示效果, 为客人带来极佳的用户体验。

    2. 数字信号传输, 组网方式简便灵活
    E-9数字系统的音频、视频和控制信号都采用标准数字信号传输, 信号质量稳定可靠。
    E-9数字系统同时支持网线及RVV护套线, 可配备E9系列数字分机及E3系列半数字分机,满足新建或改造项目的不同需求。.

    3. 人脸/门禁在线式管理,同时支持本地管理,适合不同场景的应用
    E-9数字系统人脸及门禁卡均由PC端在线录入并上传至设备终端。在非联网状态下, 人脸及门禁卡亦可在设备端本地录入,本地亦可禁用人脸及设定门禁卡有效期.

    4. 开门记录实时上传PC,并自动抓拍当前图片
    E-9数字系统在联网状态下, 系统自动生成所有的开门记录并抓拍开门图片,实时上传到PC管理端

    5. 集成门禁与梯控功能,统一人脸/门禁管理平台
    门口机可刷脸或刷卡呼叫电梯下行,到达指定楼层,室内机可预约电梯到所在楼层,也可在通话开锁后, 呼叫电梯下行,到达指定楼层,配备独立的人脸/门禁控制器,统一管理门口机与独立门禁,适合应用于小区不同场所。

    6. 系统结构简洁, 施工维护简单快捷
    E-9数字系统核心设备由门口机、室内机和管理中心组成,其中室内机可从门口主机自动获取配置表,大大提高了施工及维护效率。

    7. 系统功能强大,可扩展性强.
    E-9数字系统支持面部识别、云对讲、二维码、密码、刷卡等多种开门方式,具备可视对讲、安防报警、信息发布、访客留影、户户通话、智能家居控制、通道闸、门禁及电梯控制等多系统集成管理平台,实现智慧社区一卡通、一脸通。

    8. 釆用开放性的数字平台, 共同打造全生态链智慧社区。
    E-9数字系统具有开放式的管理平台,可通过云服务器完成与第三方平台的数据对接, 为智慧社区的建设提供了更实用、更全面的解决方案。

    三、系统设计依据
    • GB/T 50314-2000《智能设计标准》;
    • JGJ/T16-92《民用建筑电气设计规范》;
    • GB501 98-94《民用闭路电视监控系统工程技术规范》;
    • GA/T75-94《安全防范工程程序与要求》;
    • GB12663-90《防盗报警控制器通用技术条件》;
    • GB110408.1-89《入侵探测器通用技术条件》;
    • G/AT72-94《楼宇对讲电控防盗门通用技术条件》;
    • GY/T1581-94《有线电视广播技术规范》;
    • GB50200-94《有线电视系统工程技术规范》;
    • GYJ26-86《有线广播录音、播音室声学设计规范和技术用户技术要求》;
    • 1.2智能GB50174-93《电子计算机机房设计规范》;
    • GB2887-97《电子计算机场地技术条件》;
    • 97X700《智能建筑弱电工程设计施工图集》;
    • GB8567-88《计算机软件产业开发文件编辑指南》;
    • 星光楼宇智能家居产品企业标准;
    • 甲方提供的其他相关图纸资料。



    四、E-9数字管理平台

    一. 系统主界面



    二、系统主要功能

    • 呼叫、对讲:与室内机、门口机、围墙机实现双向对讲
    • 监视:可监视任一门口机或围墙机
    • 报警:接收室内机防区报警信号,并发出警报
    • 信息发布:可向室内机、门口机、围墙机发布图文信息

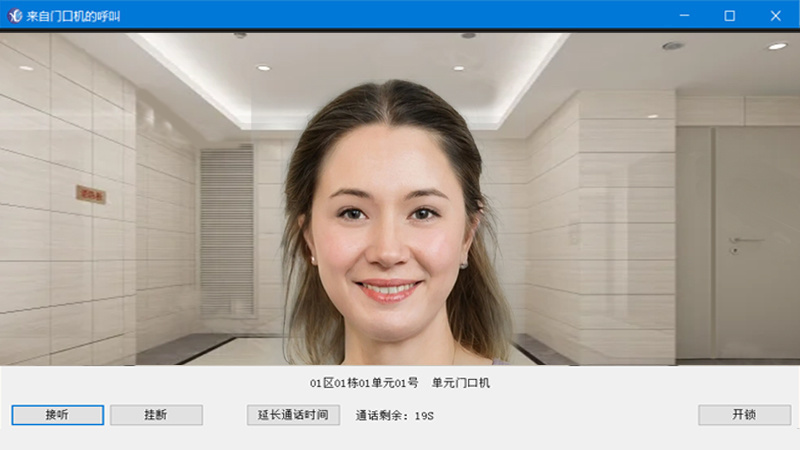

    1、可视对讲
    当有单元门口机、住户或围墙机呼叫时,软件响铃并显示对方图像(住户室内机呼叫时无图像),按“接听”键可与与其通话开锁。

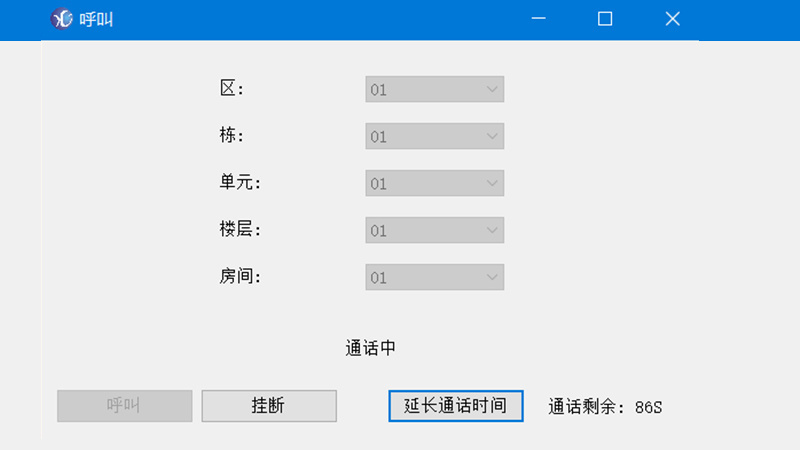

    2、呼叫室内机
    点击软件“呼叫”按钮,在弹出的窗口中选择区、栋、单元、房号,按“呼叫”即可

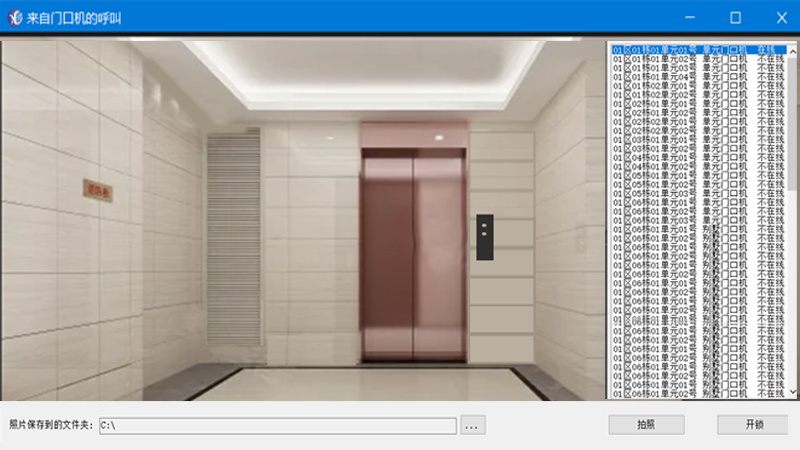

    3、监视单元门口机或围墙机
    点击软件“监视”按钮,在弹出的窗口中选择需要监视的楼栋号,点击“手动监视”或“自动监视”即可。



    4、查询报警记录
    当室内机有报警触发时,可点击软件“报警记录”按钮查询

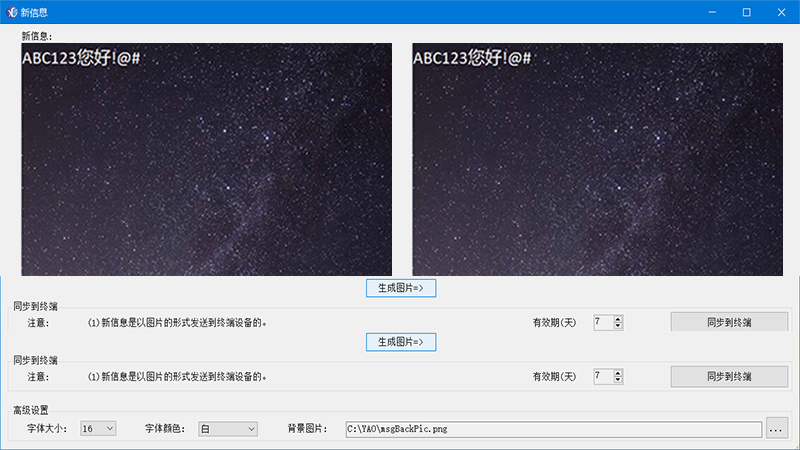

    5、信息发布
    可发布图文信息到门口主机或室内分机,可群发或单发。


    可扩展支持物业通过微信小程序向手机发布图文信息

    6、门禁管理
    可对门禁IC卡授权.设置有效期.黑白名单管理,在线式通过PC添加/删除用户卡,即时显示刷卡纪录



    7、人脸管理
    当单元门口机不联网时,支持本地添加或删除人脸.
    当系统联网时,支持通过PC远程添加或禁用人脸
    当糸统联网时,支持开门图像抓拍并上传PC功能
    可扩展支持手机录入人脸并通过后台服务器管理(需项目定制)



    8、社区数据管理与对接
    可汇总并查询全部:通话记录.刷卡纪录.开门纪录.开门图像抓拍
    可扩展相关社区数据通过后台服务器与第三方平台对接(需项目定制)



    五:客户手机端: 云铃微信小程序
    功能特点:

    ●云铃微信小程序可与门口机进行可视化音视频通话对讲,并能实现手机远程开门;

    ●云铃微信小程序可生成住户开门二维码,在门口机或二维码门禁控制器上刷二维码开门;

    ●云铃微信小程序可生成授权二维码(限时限次)分享给临时用户使用;

    ●云铃微信小程序可生成授权临时开锁密码(限时限次)分享给临时用户使用;

    ●云铃微信小程序可一键呼梯,方便住户出门时预先呼叫电梯到该住户楼层;

    ●云铃微信小程序可实现住户人脸数据分散采集,方便小区远程采集住户人脸数据,用于门口主机的人脸识别开门(需配套E9SAVC-M7TK-S7、E9SAVC-M10TK-S10主机);

    ●分机防区报警信息可在小程序订阅号中实时推送给住户,方便住户实时了解家里情况;

    ●物业发送的公共信息/个人信息可同步在小程序订阅号中推送给住户,方便住户第一时间获取到最新的小区信息;

















    六、系统拓扑图
